Das Calliope mini Flight-Case
Der Calliope mini ist zusammen mit drei weiteren Sensoren in einem Aluminium-Gehäuse verbaut. Das sogenannten Flight-Case schützt alle Komponenten vor Umgebungseinflüssen und ermöglicht einen sicheren Ablauf während der Calliope mini im Weltall und auf der Internationalen Raumstation unterwegs ist.
Der Aufbau des Cases
Das Gehäuse ist in drei Ebenen unterteilt:
Auf der obersten Ebene befindet sich der Calliope mini. Er ist natürlich das Herzstück des Projekts und führt eure Programme auf der Internationalen Raumstation aus.
Auf der zweiten Ebene befindet sich der CO2 Sensor. Dieser misst vor allem den Kohlenstoffdioxidgehalt in der Umgebungsluft, kann allerdings auch die Temperatur und Feuchtigkeit ermitteln.
In der untersten Ebene ist ein IC2 Farbsensor und ein Sonnenlichtsensor verbaut. Beide Sensoren sind umgedreht befestigt und können so durch eine Öffnung auf der Rückseite des Gehäuses ihre Messkomponenten einsetzen.
Alle drei Sensoren sind direkt per Kabel an den Calliope mini angeschlossen.
Die Sensoren im Detail
In den weiterführenden Links bekommt ihr weitere Information zu den verbauten Sensoren und erhaltet Beispiele, wie diese programmiert werden können:
• CO2-, Temperatur-, Feuchtigkeitssensor (SCD30)
• Farbsensor (TCS34725FN)
• Sonnenlichtsensor (SI1145)
Programmvorlagen findet ihr auf der Space Hack Grundlagenseite.
Datentransfer und Verbindung zum Astro Pi
Damit eure Programme auf der Internationalen Raumstation ausgeführt werden können, bekommt der Calliope mini Hilfe vom Astro Pi. Der Astro Pi besteht ebenfalls aus einem Microcontroller und ist über ein USB-Kabel mit dem Calliope mini verbunden. Dabei kann der Astro Pi eure Programme von der Erde empfangen und überträgt diese dann direkt auf den Calliope mini.
Damit der Calliope mini in der Schwerelosigkeit nicht davonfliegt, ist er ebenfalls mit Klettband am Astro Pi fixiert.

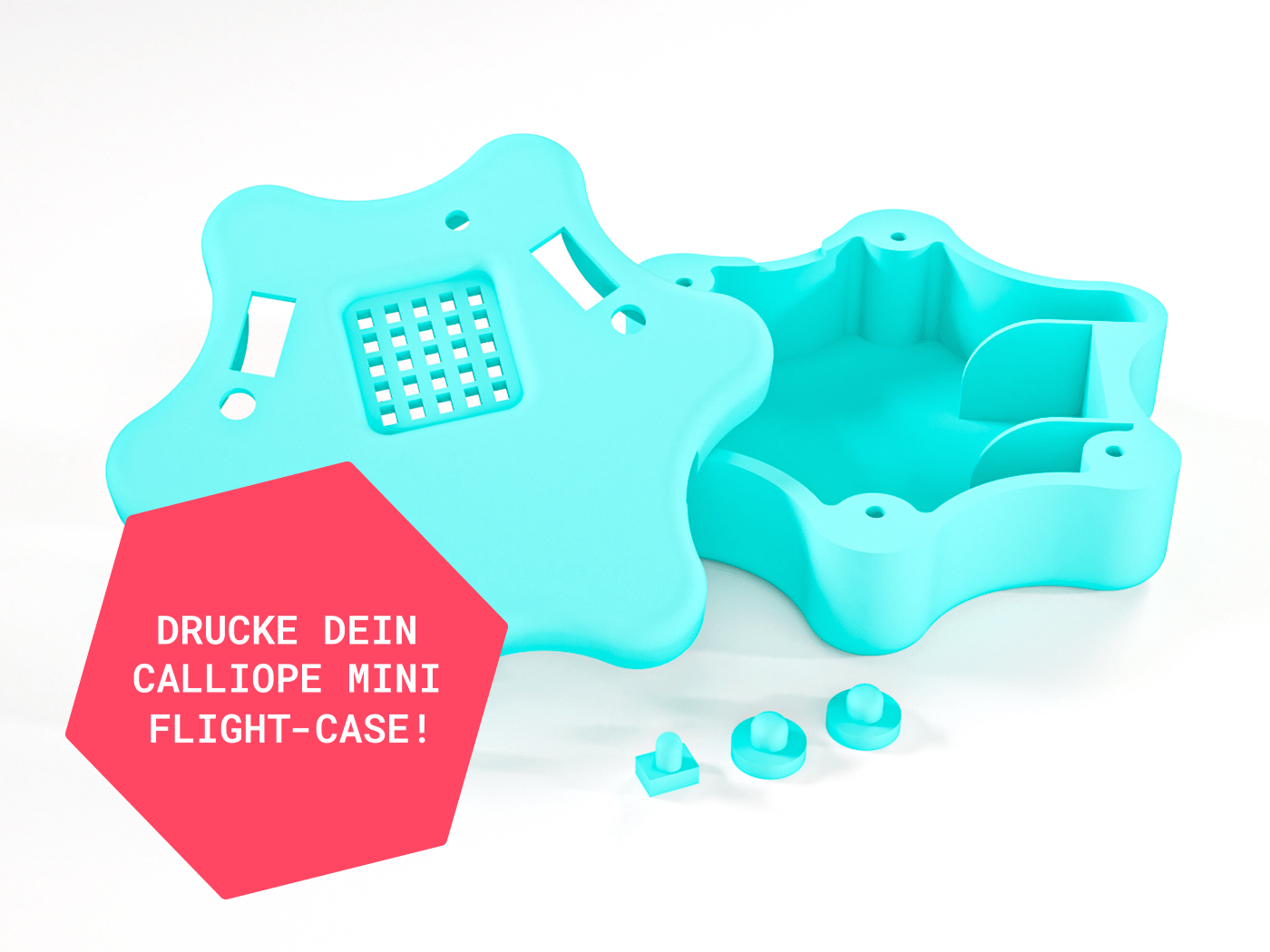

Baut euer eigenes Calliope mini Flight-Case
Ihr habt Zugang zu einem 3D-Drucker oder vielleicht sogar zu einer CNC-Fräse? Dann baut euch euer eigenes Calliope mini Flight-Case! Damit könnt ihr perfekt den Aufbau auf der ISS simulieren und eure Programme testen.
Version 1
Inhalt: 2-teiliges Gehäuse für den Calliope mini und das Batteriefach; Druckknöpfe für die Tasten A + B und Reset
STL-Dateien herunterladen
Version 2
Inhalt: originales 3-teiliges Gehäuse für den Calliope mini und die drei externen Sensoren;
Druckknöpfe für die Tasten A + B und Reset
STL-Dateien herunterladen
