In dieser Einheit wird auf dem Calliope mini ein animierter Herzschlag erstellt. Nutze dafür die Dauerhaft-Funktion, Sequenz (Symbol, Animation) und die LED-Matrix.
| Kategorie | Grundlagen |
| Schulstufe | GS, SEK1 |
| Material | Calliope mini |
| Schwerpunkte | Sequenz |
Erstelle eine Animation aus zwei unterschiedlichen Bildern auf dem LED-Display.
- Herzsymbol ❤️
- Leere LED-Matrix
Zeichne ein Herzsymbol auf der LED-Matrix oder verwende ein Herz aus Symbolen / Bildern.
Für die leere LED-Matrix deaktiviere alle Felder der LED-Matrix oder verwende den Befehl "lösche den Bildschirm".
Um die Geschwindigkeit des Herzschlags zu steuern, kannst du die Länge der Pause zwischen beiden Bildern bestimmen.
Hier findest du Informationen zu dem Ansteuern der LED-Matrix und weiteren Grundlagen.

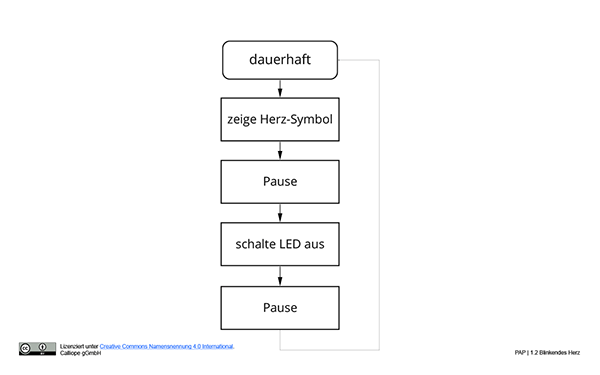

Die grafische Darstellung in Form eines PAP dient als Grundlage der
Entwicklung eines Programms. Ein PAP beschreibt den Ablauf und die
Zusammenhänge von einzelnen Operationen zur Lösung einer Aufgabe.
- Befehle dauerhaft ausführen lassen
- Ein Bild auf der LED-Matrix anzeigen
- Alle LEDs der LED-Matrix löschen
- Eine Pause festlegen
TIPP:„ms“ bedeutet Millisekunde.
Mit 100 ms schlägt es schneller, mit 500 ms langsamer.
Was musst du verändern, wenn du das Herz schneller oder langsamer schlagen lassen möchtest?
Für die Scratch Programmierung am Computer wird der Calliope mini Blocks Editor verwendet. Für die Programmierung mit dem iPad wird die Calliope mini Blocks App benötigt. Alle Informationen sowie die ersten Schritte gibt es auf der Webseite.
Du weißt schon Bescheid und möchtest direkt loslegen?
Hier kannst du dir das Scratch-Startprogramm (blocks.hex) herunterladen und deinen Calliope mini startklar machen!
Nützliche Hinweise für die Entwicklung des Programms:
Das Bild wiederholt anzeigen.
Mit 100 ms schlägt es schneller, mit 500 ms langsamer.
Was musst du verändern, wenn du das Herz schneller oder langsamer schlagen lassen möchtest?
- Befehle unendlich oft ausführen lassen
- Ein Bild auf dem Bildschirm zeigen
- Alle LEDs des Bildschirms löschen
- Eine Pause festlegen
Eine Beschreibung der einzelnen Programmier-Blöcke gibt es hier.
TIPP:„ms“ bedeutet Millisekunde.
Mit 100 ms schlägt es schneller, mit 500 ms langsamer.
Was musst du verändern, wenn du das Herz schneller oder langsamer schlagen lassen möchtest?
- Wird das Herzsymbol richtig angezeigt?
- Wird der Wechsel dauerhaft angezeigt?
- Ist die Pause lang genug?
Wir wollen nun das Herz als Taktgeber untersuchen. Der Calliope mini hilft uns, dass wir den Puls sichtbar machen und vergleichen können. Fühle deinen echten Puls mit zwei Fingern am Hals und passe den Herzschlag im Programm entsprechend an. Suche dir einen Partner. Einer von euch macht nun 10 Kniebeugen. Vergleiche anschließend die beiden Takte miteinander. Was fällt dir auf?
Der Calliope mini kann über die Grove Stecker direkt mit einem Pulsmesser verbunden werden.
Hier geht's zum Projekt:
Herzfrequenz
